Cum să proiectați un pachet de baterii cu litiu (Ghid-cu-pas cu pas)

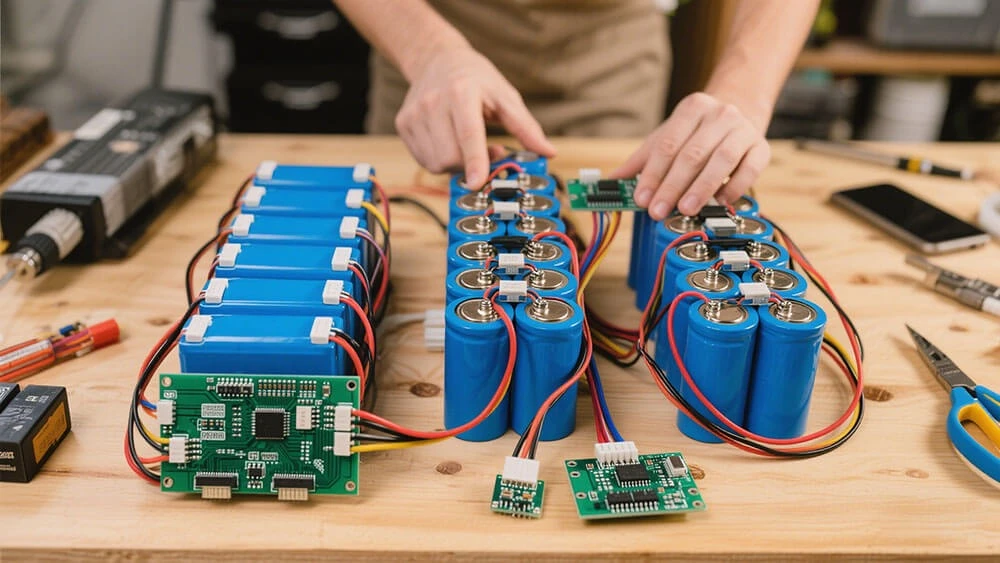

A pachet de baterii cu litiueste mult mai mult decât celule conectate împreună. Este un sistem energetic complet care combină electrochimia, ingineria mecanică, controlul termic, arhitectura electrică și managementul siguranței. Înțelegerea modului în care este proiectat un acumulator cu litiu vă va oferi o mai bună înțelegere a standardelor care guvernează fabricarea acumulatorului. Acest ghid parcurge procesul real pe care îl urmăm atunci când un client ne aduce un nou proiect.

Pasul 1: Definiți cerințele și constrângerile aplicației

Fiecare acumulator de succes începe cucerințe clare. Omiteți acest pas și veți plăti pentru el mai târziu în reproiectări sau eșecuri pe teren.

Trebuie să blocați patru zone principale:

• Nevoi de performanță: tensiune, capacitate, curent continuu și de vârf,ținte de densitate energetică
• Mediu de operare: interval de temperatură, niveluri de vibrații, umiditate,Evaluare IP
• Durata de viață estimată:numărarea cicluluila specificadâncimea de descărcare
• Cerințe de reglementare: ce certificări trebuie să treacă produsul final

De exemplu, o unealtă electrică poate solicita explozii de 10-15°C pentru perioade scurte, în timp ce un sistem de stocare a energiei la domiciliu acordă prioritate 3000+ ciclurilor la 80% DOD și costuri reduse. O motocicletă electrică are nevoie de rezistență puternică la vibrații și impermeabilizare pe care un UPS staționar nu are.

Întotdeauna construim unmatricea de trasabilitatela GEB. Leagă fiecare cerință de o anumită decizie de proiectare și metodă de testare. Acest document devine extrem de util atunci când organismele de certificare încep să pună întrebări.

Obținerea corectă a cerințelor de la început economisește cel mai mult timp și bani.

Pasul 2: Selectați Optimal Cell Chemistry and Format

Odată ce cerințele sunt clare,selecția celulelordecide aproape tot ce urmează.

Iată comparația practică pe care o folosim zilnic:

După ce ați ales chimia, decideți factorul de formă:

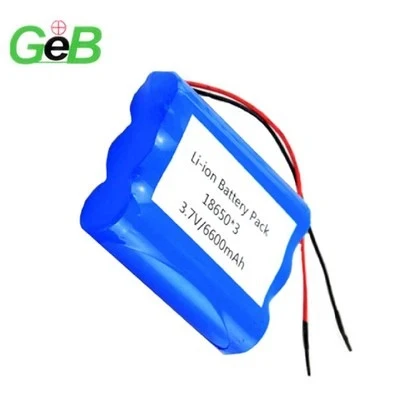

• Celule cilindrice(18650, 21700, 4680) oferă o producție matură, consistență bună și structură mecanică puternică, dar densitate de ambalare mai mică.
• Celule prismaticeoferă o utilizare mai bună a spațiului și o asamblare mai simplă a modulelor, deși se pot umfla și necesită carcase mai puternice.
• Celule pungilivra cel mai înaltdensitatea energeticăși cea mai mică greutate, dar necesită cel mai atent suport extern și gestionarea umflăturilor.

Noi folosim doarCelule de grad Ade la producători consacrați. Consecvența capacității și rezistența internă contează mai mult decât își dau seama majoritatea oamenilor. Chiar și diferențele mici creează dezechilibru care scurtează durata de viață a ambalajului și creează riscuri de siguranță.

Selectarea celulelornu este despre alegerea celei mai bune celule. Este vorba despre alegerea celulei potrivite pentru ciclul de funcționare și costul țintă specific.

Pasul 3: Proiectarea electrică a pachetului de baterii

Cu celulele alese, trebuie să le transformați într-o platformă de tensiune și capacitate utilizabilă.

Conexiune în seriecreste tensiunea:

V_total=V_cell × numărul de celule din serie

Conexiune în paralelcrește capacitatea și manevrarea curentului:

Ah_total=Ah_cell × număr de șiruri paralele

Un pachet comun de stocare a energiei de 48 V utilizează adesea configurația 13S sau 16S, în funcție de fereastra de tensiune a invertorului. Aplicațiile cu putere mare-poate necesita 4P sau 6P pentru a menține curentul per celulă în limite de siguranță.

Metoda de conectare contează pentru fiabilitate. Evităm să lipim celulele direct - căldura poate deteriora structurile interne și poate crește rezistența internă în timp.Sudare prin puncte cu benzi de nichelsau sudarea cu laser pe file oferă rezultate mult mai bune pe termen lung{0}}. Pentru căile cu curent ridicat-, trecem labare de cuprucu mai multe puncte de conectare pentru a evita hotspot-urile.

Izolarea corespunzătoare între liniile de înaltă-tensiune și de joasă-tensiune reduce interferențele electromagnetice și previne problemele de scurgere.

Arhitectura electrică trebuie să furnizeze puterea necesară, menținând în același timp rezistența de contact scăzută și partajarea curentului echilibrat.

Pasul 4: Integrați sistemul de management al bateriei (BMS)

BMS este creierul și gardianul haitei.

Trebuie să monitorizeze tensiunile celulei, temperaturile și curentul în timp real. Calculează SOC și SOH, efectuează echilibrarea și activează protecția atunci când limitele sunt depășite.

Deciziile cheie includ:

• Echilibrare pasivă(mai ieftin) versusechilibrare activă(mai eficient pentru pachetele mari)
• Protocol de comunicație - CAN bus pentru automobile, RS485 sau Bluetooth pentru sisteme staționare
• Evaluarea curentă și numărul de celule de serie acceptate

Din experiența noastră, un BMS bun previne 80% din potențialele probleme de teren. Alegeți unul cu circuite de protecție redundante și răspuns rapid la scurt-circuit. Pentru sistemele de-înaltă tensiune,monitorizarea izolariieste esentiala.

Nu tratați niciodată BMS-ul ca pe un gând ulterior. Trebuie proiectat de la început.

Pasul 5: Proiectați sistemul de management termic

Controlul temperaturii decide adesea dacă un pachet durează 5 ani sau 15 ani.

Celulele cu litiu funcționează cel mai bine între 25 și 40 de grade. Diferențele mai mari de 5 grade între celule accelerează îmbătrânirea. În timpul încărcării rapide sau a descărcării mari, generarea de căldură poate atinge câțiva wați per celulă.

Abordări comune:

• Răcire cu aer:simplu și cu cost redus, dar capacitate limitată
• Răcire cu lichid:transfer de căldură excelent, utilizat pe scară largă în vehiculele electrice
• Materiale cu schimbare de fază (PCM):pasiv și bun pentru netezirea vârfurilor de temperatură
• Sisteme hibride:combina metode pentru condiții extreme

În climă rece adăugăm încălzitoare PTC sau folii de încălzire pentru a aduce celulele la temperatura de funcționare înainte de încărcare.

Efectuăm simularea termică la începutul proiectului. Ne ajută să decidem dacă răcirea pasivă este suficientă sau dacă este activărăcire cu lichideste necesar. Designul termic bun previne evadarea termică și menține performanța constantă pe tot parcursul anotimpurilor.

Pasul 6: Proiectare mecanică și structurală

Acum pachetul trebuie să supraviețuiască condițiilor reale-lumii.

Decideți din timp dacă folosiți odesign modularsau apachet în stil-cărămidă. Modelele modulare sunt mai ușor de fabricat, testat și reparat. Pachetele de cărămidă pot atinge mai multdensitatea energeticădar îngreunează întreținerea.

Fixarea celulară este critică. Folosim suporturi de celule din plastic pentru poziționare și spațiere, combinate cu adeziv fierbinte-topit sau silicon neutru aplicat cu grijă pentru a absorbi vibrațiile fără a bloca disiparea căldurii.

Materialele carcasei se reduc de obicei la aluminiu pentru raportul rezistență-la-greutate sau oțel pentru costuri mai mici în aplicațiile staționare.Etanșare IP67, orificiile de evacuare a presiunii și zonele de strivire sunt standard în pachetele de calitate-auto.

Designul mecanic trebuie să protejeze celulele de vibrații, impact și apă, permițând în același timp funcționalitatea atunci când este necesar.

Pasul 7: Prototiparea, testarea și validarea

Nici un design nu este complet până nu a fost testat.

Construim trei etape prototip:

• EVT:verificarea funcțiilor de bază
• DVT:performanță completă și testare de mediu
• PVT:unități de{0}}intenție de producție din sculele finale

Testele cheie includ capacitatea și eficiența la diferite rate C-, imagini termice sub sarcină pentru a găsi hotspot-uri,testarea ciclului de viață, vibrații și șocuri și teste de abuz de siguranță (supraîncărcare, scurtcircuit, pătrunderea unghiilor).

Considerăm că a ajuns un pachetsfârşitul vieţiicând capacitatea scade la 80% din valoarea inițială în condițiile definite.

Validarea amănunțită detectează problemele înainte ca acestea să ajungă la clienți.

Pasul 8: Lansarea certificării și producției

În cele din urmă, pachetul trebuie să treacă certificarea pentru piețele țintă.

Cerințele comune includUN38.3pentru expediere,UL 2580sauIEC 62619pentru siguranță și standarde regionale precum GB 38031 în China sau UN ECE R100 în Europa.

În ceea ce privește producția, implementăm sortarea celulelor, sudarea automatizată, acolo unde este posibil, și testarea-de-linie. Trasabilitatea de la celulele primite până la pachetele finite este obligatorie pentru aplicațiile auto și de înaltă{3}}fiabilitate.

Concluzie

Proiectarea apachet de baterii cu litiunecesită echilibrareperformanță, siguranță, cost și capacitate de fabricație. Ordinea conteaza:cerințe claremai întâi, apoiselecția celulelor, arhitectura electrica, sisteme termice si mecanice, urmate de validare riguroasa.

La GEB am perfecționat acest proces de-a lungul a mulți ani și a sute de proiecte. Indiferent dacă aveți nevoie de un mic pachet personalizat pentru un prototip sau de mii de unități pentru producția de serie, elementele de bază rămân aceleași.

Dacă lucrați la un proiect de baterii cu litiu și doriți asistență cu experiență, de la definirea cerințelor până la producția de masă, nu ezitați să contactați echipa noastră de ingineri. Suntem bucuroși să vă revizuim specificațiile și să vă împărtășim ceea ce a funcționat bine în aplicații similare.
